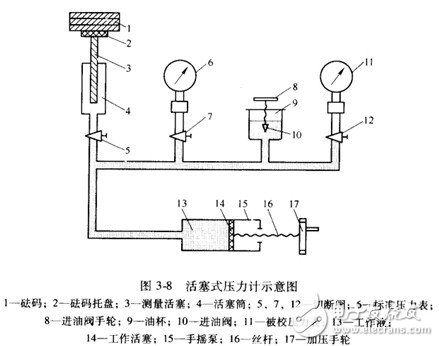

活塞式压力计是根据流体静力学平衡原理和帕斯卡定律，利用压力作用在活塞上的力与砍码的重力相平衡的原理设计而成的。由于在平衡被测压力的负荷时，采用标准珐码产生的重力，因此又被称为静重活塞式压力计。其结构如图3-8所示，主要由压力发生部分和部分组成。

　　（1）压力发生部分。压力发生部分主要指手摇泵。通过加压手轮旋转丝杆，推动工作活塞（手摇泵活塞）挤压工作液，将待测压力经工作液传给测量活塞。工作液一般采用洁净的油或蓖麻油等。

　　（2）测量部分。测址活塞上端的菇码托盘上放有荷重菇码，活塞插人活塞筒内，下端承受手摇泵挤压工作液所产生的压力PO当作用在活塞下端的油压与活塞、托盘及珐码的质量所产生的压力相平衡时，活塞就被托起并稳定在一定位置上，这时压力表的示值为

　　若考虑空气对砝码产生浮力的影响，则应在式（3-20）中引进空气浮力修正因子如下
