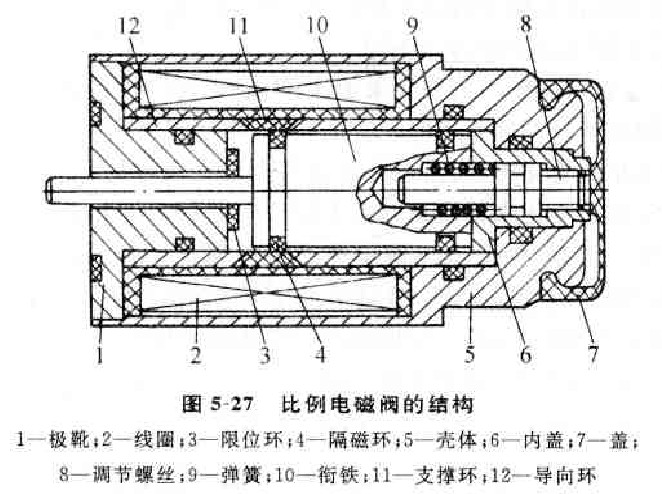

电液比例阀简称比例阀。普通液压阀只能通过预调的方式对液流的压力、流量进行定值控制。但是当设备机构在工作过程中要求对液压系统的压力、流量参数进行调节或连续控制，例如要求工作台在工作进给时按慢、快、慢连续变化的速度实现进给，或按一定精度模拟某个最佳控制曲线实现旅力控制电液比例阀是一种按输入的电信号连续地、按比例地控制液压系统的液流方向、流量和压力的阀类。它山电前者将输入的电信号连续地按比例地转换为机械力和位移输出，后者在接受这种机械力和位移之后、按比例连续地输出压力和流量电液比例阀的发展主要有两个途径一是用比例电磁铁取代传统液压阀的手动调节装置或取代普通电磁铁发展起来的二是由电液伺服阀简化结构、降低精度发展起来的。下面介绍的比例阀均指前者，它是当今比例阀的主流。与普通液压阀可以互换。所示。比例电磁铁是直流电磁铁，但它与普通直流电磁铁不同。普通直流电磁铁的衔铁只有吸合和断开两个工作位置，并且在吸合时磁路中几乎没有气隙而比例电磁铁要求吸合力或位移与给定电流成比例。并在衔铁的全部工作行程上，磁路中保持一定的气隙与衔铁间的距离不同而变化。但衔铁在气隙适中的一段行程中，吸力随位置的改变发生的变化很小。设计中就使比例电磁铁的衔铁在这段行程中工作。因此。改变线圈中的电流，即可在衔铁上得到与其成正比的吸力。用比例电磁铁代替螺旋手柄来调整液压阀，就能使输出乐力或流量与输人电流对应成比例地发生变化。比例阀用于模拟控制，是介于普通开关控制与伺服控制之间的控制方式，它也特别适合于

　　设备的革新或改造。使设备自动化控制水平大为提高。其在现代液雌系统中占比例很大口

　　与普通液压阀相比.比例阀的优点是:①能简单地实现远距离控制:②能连续地、按比例地控制液压系统的压力和流量。从而实现对执行机构的位置、速度和力的连续控制，并能防止或减小压力、速度变换时的冲击;③油路简化，元件数量少。比例阀适用于既要求能连续控制胀力、流量.和方向.而又不需要很I的控制精度的场合。比例阀也分为压力阀、流量阀和方向阀几大类。近来又出现了功能复合化的趋势。上一篇返回上一级下一篇
