当电磁换向阀通电使电梯下降时，阀芯运动很快，这表明 液压缸活塞很快加速到其最大速度（最大速度通过设定流 量控制阀F来确定）。电梯的这种突然启动会使乘客感到非 常不舒服。

　　同样，当电梯到达目的地时，因电磁换向阀的很快关闭，也会使电梯突 然停止，从而再次使乘客感到不舒服。在实际液压系统中，由执行元件 的突然启停而产生的冲击还会造成压力尖峰，这也是容易引起系统泄漏 的情况之一。

　　在这种情况下， 不仅需要控制执 行元件的最大压 力，而且还需控 制施加或消除压 力的速率。

　　实际上，机器 工作循环由一 系列斜坡和保 持周期组成， 这些周期都可 以通过比例阀 来实现。

　　因此，采用比例阀可 以实现运动和力控制 ，且在有些场合，同 一种比例阀既可用于 运动控制，也可用于 力控制。这通常涉及 到 “ PQ” 控 制 ， 如 控 制 压 力 (P) 和 流 量 (Q) 。

　　大器（电子放大器）来控制。功率放大 器本身需要一个电源（一般为12 或 24 VDC ）和一个输入信号。

　　功率放大器输出（电流）由输入信号控制，当输 入信号为零时，输出信号也为零。

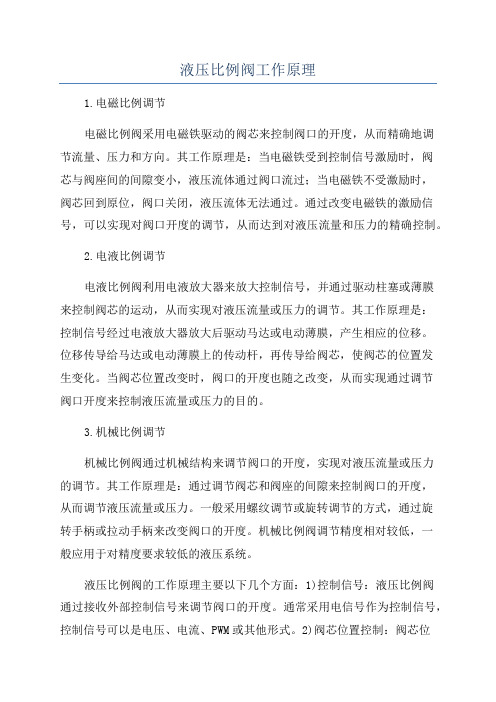

　　液压比例阀工作原理1.电磁比例调节电磁比例阀采用电磁铁驱动的阀芯来控制阀口的开度，从而精确地调节流量、压力和方向。

　　其工作原理是：当电磁铁受到控制信号激励时，阀芯与阀座间的间隙变小，液压流体通过阀口流过；当电磁铁不受激励时，阀芯回到原位，阀口关闭，液压流体无法通过。

　　通过改变电磁铁的激励信号，可以实现对阀口开度的调节，从而达到对液压流量和压力的精确控制。

　　2.电液比例调节电液比例阀利用电液放大器来放大控制信号，并通过驱动柱塞或薄膜来控制阀芯的运动，从而实现对液压流量或压力的调节。

　　其工作原理是：控制信号经过电液放大器放大后驱动马达或电动薄膜，产生相应的位移。

　　位移传导给马达或电动薄膜上的传动杆，再传导给阀芯，使阀芯的位置发生变化。

　　当阀芯位置改变时，阀口的开度也随之改变，从而实现通过调节阀口开度来控制液压流量或压力的目的。

　　3.机械比例调节机械比例阀通过机械结构来调节阀口的开度，实现对液压流量或压力的调节。

　　其工作原理是：通过调节阀芯和阀座的间隙来控制阀口的开度，从而调节液压流量或压力。

　　一般采用螺纹调节或旋转调节的方式，通过旋转手柄或拉动手柄来改变阀口的开度。

　　液压比例阀的工作原理主要以下几个方面：1)控制信号：液压比例阀通过接收外部控制信号来调节阀口的开度。

　　通常采用电信号作为控制信号，控制信号可以是电压、电流、PWM或其他形式。

　　2)阀芯位置控制：阀芯位置的改变决定了阀口的开度，从而控制了液压流量或压力。

　　不同类型的液压比例阀采用不同的方式来实现阀芯位置的控制，比如电磁驱动、电液驱动或机械驱动等。

　　阀芯和阀座的间隙通常由弹簧或其他力来维持，通过外部力的作用，阀芯相对于阀座的位置发生改变，从而改变阀口的开度。

　　4)液压流量和压力的调节：液压比例阀通过改变阀口的开度来调节液压系统中的流量和压力，实现对系统的控制。

　　不过，比例阀阀芯的运动 速度可由输入给比例电磁 铁的电信号确定。通过渐 增或渐降（称之为斜坡） 电信号，可以获得几秒钟 的通电和断电响应时间。

　　不过，比例阀阀芯的运动 速度可由输入给比例电磁 铁的电信号确定。通过渐 增或渐降（称之为斜坡） 电信号，可以获得几秒钟 的通电和断电响应时间。

　　实际上，机器工作循环由 一系列斜坡和保持周期组 成，这些周期都可以通过 比例阀来实现。

　　因此，采用比例阀可以实 现运动和力控制，且在有 些场合，同一种比例阀既 可用于运动控制，也可用 于力控制。这通常涉及到 “PQ”控制，如控制压力 (P)和流量(Q) 。

　　如果采用比例阀来替代电磁换向阀和流量控制阀，那么，电梯速度不仅可由电信号调 节，而且还可以控制电梯的启停。

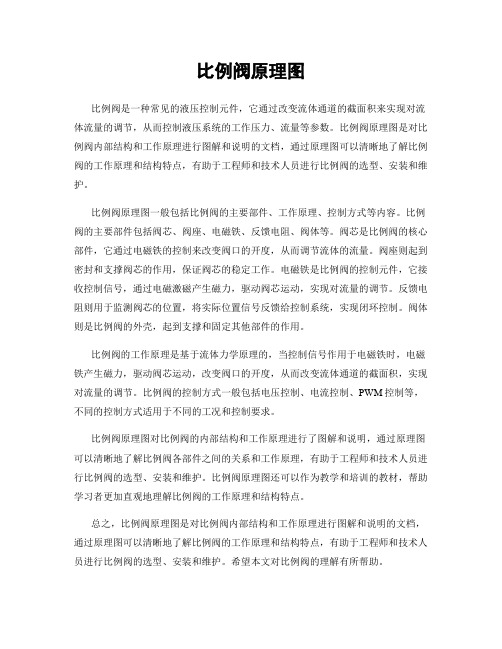

　　比例阀原理图比例阀是一种常见的液压控制元件，它通过改变流体通道的截面积来实现对流体流量的调节，从而控制液压系统的工作压力、流量等参数。

　　比例阀原理图是对比例阀内部结构和工作原理进行图解和说明的文档，通过原理图可以清晰地了解比例阀的工作原理和结构特点，有助于工程师和技术人员进行比例阀的选型、安装和维护。

　　阀芯是比例阀的核心部件，它通过电磁铁的控制来改变阀口的开度，从而调节流体的流量。

　　电磁铁是比例阀的控制元件，它接收控制信号，通过电磁激磁产生磁力，驱动阀芯运动，实现对流量的调节。

　　反馈电阻则用于监测阀芯的位置，将实际位置信号反馈给控制系统，实现闭环控制。

　　比例阀的工作原理是基于流体力学原理的，当控制信号作用于电磁铁时，电磁铁产生磁力，驱动阀芯运动，改变阀口的开度，从而改变流体通道的截面积，实现对流量的调节。

　　比例阀的控制方式一般包括电压控制、电流控制、PWM控制等，不同的控制方式适用于不同的工况和控制要求。

　　比例阀原理图对比例阀的内部结构和工作原理进行了图解和说明，通过原理图可以清晰地了解比例阀各部件之间的关系和工作原理，有助于工程师和技术人员进行比例阀的选型、安装和维护。

　　比例阀原理图还可以作为教学和培训的教材，帮助学习者更加直观地理解比例阀的工作原理和结构特点。

　　总之，比例阀原理图是对比例阀内部结构和工作原理进行图解和说明的文档，通过原理图可以清晰地了解比例阀的工作原理和结构特点，有助于工程师和技术人员进行比例阀的选型、安装和维护。

　　工作原理图解可以帮助理解比例阀的 工作过程，包括各部件的作用和工作 流程。

　　比例阀对电源和输入信号的质量有一定的 要求，如果电源或信号受到干扰或不稳定 ，可能会影响其控制精度和稳定性。

　　随着工业4.0和智能制造的推 进，比例阀将更加智能化， 能够实现远程控制、实时监 测和故障诊断等功能。

　　为了满足高精度控制的需求， 比例阀将进一步提高其控制 精度和响应速度，实现更精 细的流量和压力调节。

　　比例阀能够根据输入信号的大小，按比例调节液压油的流量和方向， 从而实现液压系统的流量和压力控制。

　　未来比例阀将更加集成化， 将多种功能集成于一体，减 少设备体积和安装成本，提 高系统的可靠性和稳定性。

　　随着环保意识的提高，比例 阀将更加注重环保设计，采 用低污染材料和节能技术， 降低能耗和排放。

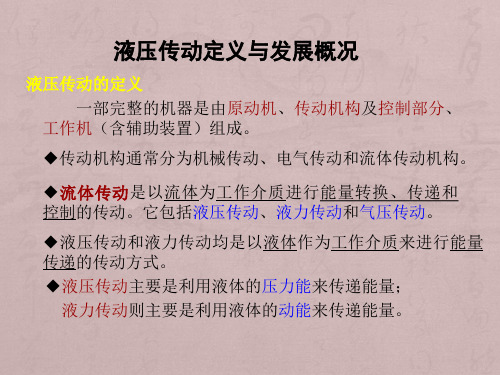

　　质，通过驱动装置将原动机的机械能转换为液压 的压力能，然后通过管道、液压控制及调节装置 等，借助执行装置，将液体的压力能转换为机械 能，驱动负载实现直线或回转运动。

　　从上图可以看出，液压传动是以液体作为工作介质来进 行工作的，一个完整的液压传动系统由以下几部分组成：

　　（l）液压泵（动力元件）：是将原动机所输出的机械能 转换成液体压力能的元件，其作用是向液压系统提供压力油， 液压泵是液压系统的心脏。

　　齿轮泵被广泛地应用于采矿设备、冶金设备、建筑机 械、工程机械和农林机械等各个行业。

　　齿轮泵按照其啮合形式的不同，有外啮合和内啮合两 种，外啮合齿轮泵应用较广，内啮合齿轮泵则多为辅助泵。

　　•外啮合齿轮泵的工作原理； •排量、流量； •外啮合齿轮泵的流量脉动； •外啮合齿轮泵的问题和结构特点。

　　表5.1 不同的“通”和“位”的滑阀式换向阀 主体部分的结构形式和图形符号

　　• 方框内的箭头表示油路处于接通状态，但箭头方向 不一定表示液流的实际方向

　　• 方框内符号“┻”或“┳”表示该通路不通 • 方框外部连接的接口数有几个，就表示几“通”

　　代表阀的通流能力的大小，对应于阀的 额定流量。与阀的进出油口连接的油管应与 阀的通径相一致。阀工作时的实际流量应小 于或等于它的额定流量，最大不得大于额定 流量的1.1倍。

　　阀长期工作所允许的最高压力。对压力 控制阀，实际最高压力有时还与阀的调压范 围有关；对换向阀，实际最高压力还可能受 它的功率极限的限制。

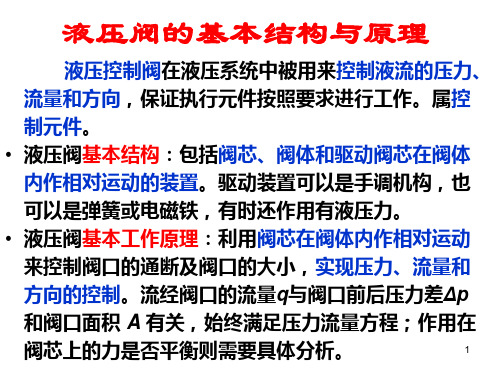

　　等组成。p 口压力油除通过右阀座孔作用在球阀的右边外， 还经过阀体上的通道 b 进入操纵杆的空腔并作用在球阀的 左边，球阀所受轴向液压力平衡。

　　– 锥阀 锥阀阀芯半锥角一般为12 °～20 °，阀口 关闭时为线密封，密封性能好且动作灵敏。阀口 的压力流量方程 q＝ Cdπd x sinα(2Δp/ρ）1/2

　　– 球阀 性能与锥阀相同，阀口的压力流量方程 q ＝ Cdπd h 0 （x/R） (2Δp/ρ）1/2

　　– 压力控制阀 用来控制和调节液压系统液流压力的阀类，如溢流阀、 减压阀、顺序阀等。

　　• 压力损失：包括阀口压力损失和流道压力损失。 换向阀的压力损失除与通流量有关，还与阀的机 能、阀口流动方向有关，一般不超过1MPa。

　　• 内泄漏量：滑阀式换向阀为环形间隙密封，工作 压力越高， 内泄漏越大。泄漏不仅带来功率损 失，而且引起油液发热。因此阀芯与阀体要同心， 并要有足够的封油长度。

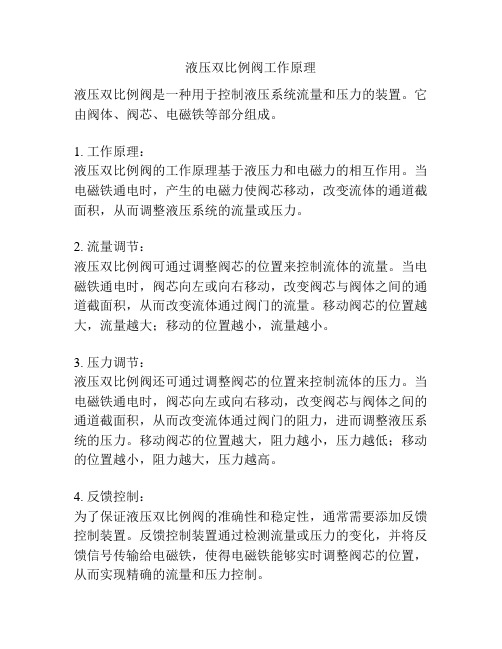

　　当电磁铁通电时，产生的电磁力使阀芯移动，改变流体的通道截面积，从而调整液压系统的流量或压力。

　　当电磁铁通电时，阀芯向左或向右移动，改变阀芯与阀体之间的通道截面积，从而改变流体通过阀门的流量。

　　当电磁铁通电时，阀芯向左或向右移动，改变阀芯与阀体之间的通道截面积，从而改变流体通过阀门的阻力，进而调整液压系统的压力。

　　移动阀芯的位置越大，阻力越小，压力越低；移动的位置越小，阻力越大，压力越高。

　　反馈控制装置通过检测流量或压力的变化，并将反馈信号传输给电磁铁，使得电磁铁能够实时调整阀芯的位置，从而实现精确的流量和压力控制。

　　液压双比例阀通过电磁铁和阀芯的协同作用，实现对液压系统流量和压力的控制。

　　通过调整阀芯的位置，可以精确地调节流体的流量和压力，从而满足不同工况下的需求。

　　反馈控制装置能够实时监测系统的参数，并做出相应的调整，提高了阀的控制精度和稳定性。

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

　　3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

　　减压阀下面那个是卸荷阀，这个阀两端受P口压力和负荷传感压力的联合控制，当后面的换向联的阀芯全部处于中位时，负荷传感的压力是零，这个阀就会在P 口压力作用下打开，油泵来的液压油直接返回油箱。

　　这个阀的开口大小是随着负载压力变化的，可以调节返回油箱的流量，反过来，就可以控制负载的动作速度。

　　最下面的是两位两通的电磁卸荷阀，通电后可以把负荷传感的信号油（虚线）放回油箱，阀组立刻失去压力，可以起到应急保护作用。

　　AB口是工作油口，每个油口都可以反馈回来负载压力（虚线），这个功能就叫负荷传感。

　　右下部是一个梭阀，把各个换向联的负荷传感信号中的最高压力选择出来，送到进油联，控制卸荷阀动作。
