各种液压控制阀图型符号和功用一、方向控制阀:名称功用职能符号说明单向阀允许液流单向通过,反向被截止。
人力控制按扭式拉钮式按—拉式手柄式踏板式双向踏板式一般符号机械控制顶杆式可变行程式弹簧式滚轮式电气控制单作用电磁式双作用电磁式比例电磁式比例双电磁式例:三位四通Y型弹簧复位双作用电磁阀压力控制加压或卸压控制差动控制例子:三位四通O型弹簧复位液动阀先导控制加压控制液动式(外控)二级(内控内泄)电液式(外控)例子:三位四通O型外控电液阀卸压控制液动式(内泄控制)(外泄控制)电液式(外控外泄)反馈控制一般符号梭阀有两个进口和一个公共出口,在进口压力的作用下,出口自动地与其中一个进口接通的阀。
或门型与门型二、压力控制阀:名称功用职能符号说明溢流阀控制阀的进口压力的压力阀。
直动型溢流阀先导型溢流阀先导型电磁溢流阀卸荷溢流阀一般符号减压阀使流经阀的油液节流降压,以便从系统中分出油压较低的支路。
直动型减压阀先导型减压阀定比减压阀定差减压阀一般符号顺序阀用油压信号控制油路接通或隔断的阀,常用来自动控制油缸或油马达的动作顺序。
直动型直控顺序阀直动型外控顺序阀先导型顺序阀单向顺序阀(平衡阀)一般符号卸荷阀使油泵或油路卸荷(卸压),减小功率消耗。
名称功用职能符号说明节流阀靠改变阀的开度来改变通流面积,从而控制流量,借以控制执行机构的运动速度。
不可调节流阀可调节流阀单向节流阀油压差、油温、油的状况、节流口堵塞影响流量的稳定性。
普通型调速阀温度补偿型调速阀轻载时功率损耗比溢流节流阀大,油液发热程度较大。
液压元件符号及其基本知识详解液压元件符号及其基本知识详解1. 引言液压元件在工程领域中起着至关重要的作用。
液压系统可以通过流体力传递来控制机械运动,液压元件则是构成液压系统的核心部分。
对于任何想要深入了解液压技术的人来说,理解液压元件符号的意义以及它们的基本知识是至关重要的。
本文将全面评估液压元件符号,并按照从简到繁、由浅入深的方式来详细讨论液压元件的基本知识。
2. 液压元件符号的重要性液压元件符号是一种特殊的图形表示方法,用于标识液压元件的种类、功能和结构。
具备正确理解和使用液压元件符号的能力可以帮助工程师准确选择和设计液压元件,确保液压系统的性能和安全。
3. 基本的液压元件符号在液压技术中,常见的液压元件主要包括液压泵、阀门、执行器和控制元件等。
下面将介绍一些常见液压元件的符号和功能:3.1 液压泵(P)液压泵是液压系统中的动力源,它能够产生高压流体。
液压缸是常见的执行器类型,它能够将液压能转化为机械能,实现线性或旋转运动。
3.4 控制元件(K)控制元件是用于控制液压系统的工作方式和参数的元件。
4. 液压元件符号的进阶知识除了基本的液压元件符号外,液压技术还涉及到一些进阶的符号和知识,如插装元件和逻辑元件等。
4.1 插装元件插装元件是指能够直接插入液压管路中的元件,通常用于实现局部控制和紧凑设计。
液压缸是液压传动装置中常 见的一种,通过液压作用产 生线性运动,广泛应用于各 种工程和机械设备。
液压马达将液压能转化为旋 转力矩,用于驱动各种机械 设备,如起重机、挖掘机等。
液压控制系统利用液体 传递压力和能量,通过 阀门的控制来实现机械 装置的运动和控制。
液压控制系统具有高功 率密度、快速响应、精 确控制等优势,广泛应 用于工业和机械设备。
液压传动装置通过液压元件 的协同作用,将液压能量转 化为机械能,从而实现运动 传动。
供油管线将液压泵输送 的液压油输送到液压元 件,用于实现机械设备 的运动。
其中,P表示泵入口,T表示泵出口,A表示工作腔,B表示回油腔,V表示控制阀。

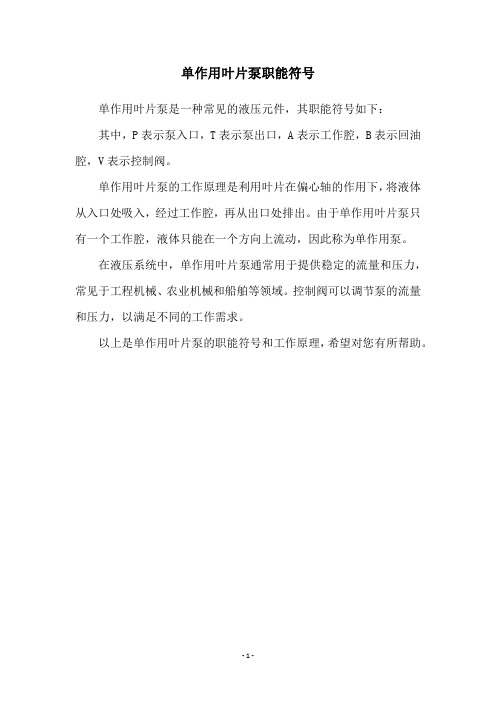

单作用叶片泵的工作原理是利用叶片在偏心轴的作用下,将液体从入口处吸入,经过工作腔,再从出口处排出。
由于单作用叶片泵只有一个工作腔,液体只能在一个方向上流动,因此称为单作用泵。
在液压系统中,单作用叶片泵通常用于提供稳定的流量和压力,常见于工程机械、农业机械和船舶等领域。
压力阀符号:通常用一个带有箭头的 圆圈表示,箭头指向压力进入的方向 。该符号用于表示压力阀,如溢流阀 和减压阀。
压力阀是液压系统中用于控制压力的 元件。它们通常由弹簧、阀芯和阀座 组成,通过调节进入或流出系统的流 量来控制压力。
减压阀符号:通常用一个带有箭头的 三角形表示,箭头指向压力降低的方 向。该符号用于表示减压阀。
节流阀是一种通过调节开口大小来控制液体流量的阀门。在液压系统中,节流阀通常用于调节执行元件的运动速 度。节流阀符号通常由一个小圆圈表示,圆圈内标有“Throttle”字样,并标注有进出油口。
调速阀通常用一个小圆圈表示,圆圈内标有“Speed Control Valve”字样,用于调节 液体的流量和压力。
调速阀是一种用于调节液体流量和压力的阀门。在液压系统中,调速阀通常用于控制执 行元件的运动速度。调速阀符号通常由一个小圆圈表示,圆圈内标有“Speed Control
方向控制阀通常用一个小方框表示,方框内 标有“Directional Control Valve”字样, 用于控制液体的流动方向。
• 液压图解符号概述 • 压力控制元件符号 • 流量控制元件符号 • 方向控制元件符号 • 执行元件符号 • 其他元件符号
液压图解符号源于工程绘图和设计的 需要,为了简化液压系统的表示和交 流,人们开始使用特定的符号来表示 液压元件和管路。
这种图形的优点是直观性强,容易理解液压元件的内部结构和便于分析系统中所产生的故障。
但图形比较复杂,尤其是当系统的元件较多时,绘制很不方便,所以在一般情况下都不采用。

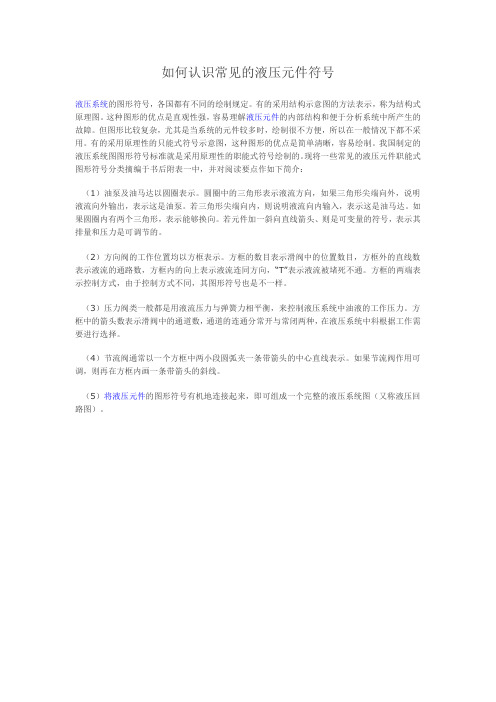

现将一些常见的液压元件职能式图形符号分类摘编于书后附表一中,并对阅读要点作如下简介:(1)油泵及油马达以圆圈表示。
圆圈中的三角形表示液流方向,如果三角形尖端向外,说明液流向外输出,表示这是油泵。
方框的数目表示滑阀中的位置数目,方框外的直线数表示液流的通路数,方框内的向上表示液流连同方向,“T”表示液流被堵死不通。
(3)压力阀类一般都是用液流压力与弹簧力相平衡,来控制液压系统中油液的工作压力。
方框中的箭头数表示滑阀中的通道数,通道的连通分常开与常闭两种,在液压系统中科根据工作需要进行选择。
如果节流阀作用可调,则再在方框内画一条带箭头的斜线)将液压元件的图形符号有机地连接起来,即可组成一个完整的液压系统图(又称液压回路图)。
它能够有效利用压力,来控制、调节和可调节机械系统的动作或变化,是液压系统的枢纽。
液压元件的基本符号是液压技术中的基本元素,其中涉及到压力传感器、液位计、电磁换向阀、单向阀、双向阀、液压控制阀和液压马达等。
(正文)1、压力传感器(P):压力传感器是液压元件中最重要的部分,它能够测量压力,并根据压力变化控制其他系统的动作。
2、液位计(L):液位计也称为液位表,它通过测量液体的高度,来指示液体的位置和容量。
3、电磁换向阀(C):电磁换向阀是液压技术中使用最广泛的元件之一,它能够根据不同的电流变化,切换液压活塞的工作状态。
4、单向阀(O):单向阀是一种机械设备,它能够从一个端口向另一个端口引导流体,而且单向阀也可以防止发生回流。
5、双向阀(M):双向阀是一种可以控制液体从一个端口进入另一个端口的元件,它可以控制所有类型的流体,同时也可以防止发生回流。
6、液压控制阀(X):液压控制阀的功能是控制液压活塞的工作,它可以控制压力的大小,并可以持续或暂停活塞的工作。
7、液压马达(V):液压马达是液压系统中使用最多的元件之一,它可以用来驱动机械设备,实现连续或间歇的动作。
8、液压油箱(T):液压油箱是一种容器,它用来存储液压油,确保液压系统充足的润滑剂,保证机械设备的正常工作。
9、液压泵(P):液压泵是液压系统中最重要的部分,它的作用是将液压油从低压到高压后,增加系统的压力,从而实现系统的运动和动作。
10、单向阀组件(S):单向阀组件是一种由几个单向阀构成的元件,它可以实现多种连接方式。
11、取力器(T):取力器是一种可以调节压力的装置,它能够将液压油从一个低压区转移到另一个高压区,从而增加液压活塞的推动力。
一、根据结构引出职能符号1.液压泵液压泵的职能符号,圆形代表泵体的转子,黑三角形代表油液的流动方向,三角形相连的直线为压油管路,另一条直线表示吸油管路。
通过液压泵的职能符号,可以引出多数职能符号的共同之处:当一个职能符号中,有一个贯穿的倾斜箭头,或是在弹簧上有一个斜箭头,代表的含义为“可调节,可改变”;没有倾斜箭头,即是“不能调节,不能改变”。
2.液压马达液压马达的职能符号与液压泵相似,但圆中并不是黑三角,而是指向圆心的扇形,含义为液压油的压力能输入到马达中。
圆外两条平行短直线,表示液压泵的转子,即输入到液压马达中的是液体的压力能,输出的是整周旋转的机械能。
单杆活塞缸职能符号,中间竖直线代表活塞,与活塞垂直向右的直线代表活塞杆,长方形左右两侧的短直线代表管路,即无杆腔连接一个管路,有杆腔连接一个管路。
4.单向阀单向阀中两条相交倾斜短直线代表阀体内表面,圆形代表阀芯,弹簧在圆形另外一侧省略未画。
液控单向阀在普通单向阀的基础上,多了一个正方形代表阀体,进油口一侧与进油管路平行,画一条与正方形相连的虚线.调速阀调速阀由定差减压阀与节流阀串联,所以在普通节流阀的基础上加上减压阀的长方体阀体和代表常开的流动方向箭头。
二、根据原理记忆符号1.节流阀节流阀的职能符号,长直线代表正常管道,两条向内弯曲的圆弧,好比是被勒紧了一样,使通流的面积改变了,从而改变了流速。
若有一个箭头贯穿了两个圆弧,就说明这个勒紧的地方大小是可以调节的,即流速可以 调节。
液压元件职能符号液压系统由很多不同功能的液压元件通过管路连接起来如果用结构原理图表达液压系统往往图形复杂绘制麻烦而且难于将原理表达清楚因而国家制定了一种用规定的图形符号来表示液压原理图中的各元件和连接管路的标准即液压系统图形符号gbt78611993采用这些只表示液压元件基本功能不表示元件具体结构的特定图形符号即职能符号表达液压元件及其构成的液压系统简单明了便于绘图
液压系统由很多不同功能的液压元件通过管路连接起来,如果用结构原理图表达液压系统往往图形复杂、绘制麻烦,而且难于将原理表达清楚,因而国家制定了一种用规定的图形符号来表示液压原理图中的各元件和连接管路的标准,即《液压系统图形符号》(GB/T786.1-1993),采用这些只表示液压元件基本功能、不表示元件具体结构的特定图形符号,即职能符号表达液压元件及其构成的液压系统,简单明了,便于绘图。熟记常用液压元件的职能符号是看懂和正确分析液压传动系统的基础。
液压符号大全及说明液压符号大全及说明液压系统是一种利用流体传递能量的工程系统,广泛应用于工业生产、民用设备、农业机械等领域。在液压系统中,液压符号是一种用于表示液压元件和液压系统功能的图形符号。
通过学习和理解液压符号,人们可以更好地理解液压系统的工作原理和结构,进而进行设计、维护和故障排除。
下面将详细介绍液压系统中常用的液压符号及其说明,以便大家更好地掌握液压技术。
一、液压元件符号及说明1. 液压泵液压泵是液压系统中用于提供压力和流量的元件。
液压泵在液压符号中的表示为一个三角形,三角形上方会标注泵的类型,如G表示齿轮泵,V表示叶片泵,P表示柱塞泵。
在液压符号中,液压阀一般用矩形或菱形表示,不同的阀有不同的图形,同时在图形的中间还会标注阀的功能和工作方式。
3. 液压缸液压缸是液压系统中用于实现线性运动的元件,广泛应用于各类机械设备中。
在液压符号中,液压缸一般用长方形表示,图形中还会标注缸的行程、有效面积等参数。
4. 油箱油箱是液压系统中存储液压油并冷却的元件,也是液压系统中压力油液的储存和分配中心。
5. 油液过滤器油液过滤器是液压系统中用于过滤液压油,保持油液的洁净的元件。
在液压符号中,油液过滤器一般用一个带箭头的图形表示,箭头指向油液的流向,并在旁边标注过滤器的滤孔大小和过滤精度。
在液压符号中,压力表一般用一个T形的图形表示,图形中标注了表的类型和测量范围。
7. 油液加热器油液加热器是用于提高液压油温度的元件,一般用于寒冷地区或需要高温工作的场合。
在液压符号中,油液加热器一般用一个波浪形的图形表示,同时标明加热器的功率和加热方式。
1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浅谈液压元件职能符号的理解与教学掌握了液压元件的职能符号,便于分析和识读液压系统回路、分析液压元件的应用,更可以帮助初学者认识液压元件。
液压泵的职能符号,圆形代表泵体的转子,黑三角形代表油液的流动方向,三角形相连的直线为压油管路,另一条直线表示吸油管路。
通过液压泵的职能符号,可以引出多数职能符号的共同之处:当一个职能符号中,有一个贯穿的倾斜箭头,或是在弹簧上有一个斜箭头,代表的含义为“可调节,可改变”;没有倾斜箭头,即是“不能调节,不能改变”。
液控单向阀在普通单向阀的基础上,多了一个正方形代表阀体,进油口一侧与进油管路平行,画一条与正方形相连的虚线.调速阀
节流阀的职能符号,长直线代表正常管道,两条向内弯曲的圆弧,好比是被勒紧了一样,使通流的面积改变了,从而改变了流速。
若有一个箭头贯穿了两个圆弧,就说明这个勒紧的地方大小是可以调节的,即流速可以
平时阀口是关闭的,所以代表流通及流动方向的箭头并没有将进油管路和出油管路直接连接,而是偏于一侧,这一侧的正方形外面,有一条虚线,由进油口到正方形(阀体)中间;在另一侧,正方形的外面有一个弹簧。
顺序阀原理与溢流阀类似,但进、出油口流通,控制阀芯移动的油液需要单独用虚线.减压阀
减压阀是利用缝隙流动,两端相通,故代表流通及流动方向的箭头,将进、出油口连接。
压力继电器的职能符号,长方形代表阀体,一侧的直线代表一个进油口,另一侧为弹簧。
换向阀可以让油液由p口流向a口,b口油液流向t口回油箱,也可以让油液由p口流向b口,a口油液流向t口回油箱。
滤清器是过滤油液中的杂质,所以符号中,菱形代表滤清器外形,两侧直线代表进、出油管路,与油路垂直方向的对角线,用虚线连接,类似安装了一个过滤网。
三个压力控制阀的职能符号非常接近,若想深刻记忆,除了根据结构、原理以外,还要结合作用。
顺序阀的作用是让其后面的元件后运动,即出口管路的油液需要继续工作,所以出口不连接
