装载机液压系统液压传动的工作原理1.基本概念传动——在工程机械上，传动是指能量或动力由发动机向工作装置的传递，通过各种不同的传递方式使发动机的转动转变为工作装置各种不同形式的运动。

　　传动的分类（按工作介质）：机械传动液体传动：以液体为工作介质气体传动电力传动液体传动分为：液力传动：利用液体动能。

　　如：千斤顶2.液压传动的定义：液压传动——用封闭在回路里的有压液体作为介质，把液压能转化为机械能，或反之，或其组合的技术。

　　或：以液体为传动介质，靠处于密闭容器内的液体静压力来传递动力，按容积变化相等的原则来传递速度的传动方式3.液压传动的原理：液压传动应用了液体的两个重要特性：（1）假定液体不可压缩；（2）液体中压力向各个方向作同样的传播（帕斯卡原理）。

　　帕斯卡原理：在密闭容器内，处于平衡状态的液体对施加于它表面的压力，能以等值在液体内向各个方向传递。

　　例1：P=P0+γhγ=0.8~0.9kg/cm3，管路布置很少超过10m，而P0往往很大，所以P≈P1≈P2≈P3≈P4≈P0例2：千斤顶原理（液压杠杆）作用力=压力作用面积：F=PSF/S1=W/S2，即W=S2/S1F4.液压传动参数两个主要参数：P与Q压力与负载的关系：负载决定压力流量与速度的关系；流量决定速度V=Q/S（压力损失与流量损失）●液压传动系统的基本组成1.基本组成：动力元件——液压泵：将机械能转变为液压能。

　　其它辅助元件：邮箱、油管、滤油器、冷却器、蓄能器……2.元件符号：泵与马达：溢流阀与减压阀：●液压传动系统的分类●装载机工作液压系统1.系统组成及原理1)直接操纵液压系统（ZL50C、ZL40B、ZL30E、ZL30G）工作泵、分配阀（手动）、动臂油缸、转斗油缸、油箱（滤油器）…以下为ZL50C工作液压系统及转向液压系统原理图：特点：手动式或先导式、串并联优先转斗、动臂滑阀为四位六通2)先导操纵液压系统（ZL50G、ZL40G、ZL80G、ZL100C等）工作泵、分配阀（先导）、动臂油缸、转斗油缸、先导阀、组合阀、油箱（滤油器）以下为ZL50G工作液压系统及转向液压系统原理图：特点：先导式、串并联优先转斗、动臂滑阀为三位六通装载机转向液压系统系统组成及原理1.流量放大全液压转向系统独立型：转向泵、减压阀（或组合阀）、转向器（BZZ3-125）、流量放大阀、转向油缸合流型：转向泵、组合阀、转向器（BZZ3-125）、优先流量放大阀、转向油缸2.普通全液压转向系统转向泵、单稳分流阀、转向器（排量较大）、转向油缸以下为ZL30E与ZL30G型全液压转向系统原理图：BZZ1-800全液压转向器液压元件介绍1.液压泵1)齿轮泵主要特点：耐污染、成本低、中低压结构与组成：主动齿轮、从动齿轮、前泵盖、后泵盖、泵体、侧板、密封环原理：进油腔与排油腔齿轮副的张开或啮合，造成容积的增大或减小参数：排量q（毫升/转）压力P（Mpa）：额定压力与最高压力转速n（转/分）：额定转速与最高转速流量Q（升/分）：Q=qnη型号：CBG、CBZb、CBGj、CBGq…齿轮泵的困油现象：同时啮合的两对齿轮构成了一个封闭的容积，该容积大小随时在发生变化。

　　装载机的结构原理工作液压系统目前我国轮式装载机的工作液压系统已发展到采用小阀操纵大阀的先导工作液压系统。

　　该系统由转斗缸1、动臂缸2、分配阀3、操纵杆7、工作泵8、软轴10等主要零部件组成。

　　该系统分配阀内带有控制系统最高压力的主安全阀，另外在分配阀的下面通转斗缸大小腔分别带有一个双作用安全阀。

　　两根操纵杆7通过两根软轴10直接操纵分配阀的转斗阀及动臂阀，使定量齿轮工作泵8的压力油进入转斗缸或动臂缸，使工作装置完成作业运动。

　　各个不同企业的产品也有一些小的差别主要差别有2点：（1）泵的排量稍有不同；（2）柳工的双作用安全阀在分配阀的外边，与分栩阀为分体式。

　　国产的第二代产品，比如柳工的ZL50C型、成工的ZL50B型早已采用了先导工作液压系统。

　　由于先导阀及与先导阀相匹配的分配阀国内配套一直不成熟，少量装机采购CAT件，由于价格昂贵，只能用于少量进口机型上，国内市场无法推广。

　　最近几年来，由于国内配套企业消化研制引进CAT技术成功，价格合适，因此已开始批量推向市场。

　　常林的ZLM50E-3型已大部分装配先导工作液压系统，柳工、徐装、山工、成工等相应产品也批量装配先导工作液压系统。

　　特别是柳工、徐装等企业的第三代ZL50型产品，基本上以先导工作液压系统为主。

　　先导操纵可实现单杆操纵，且手柄操纵力及行程比机械式操纵小得多，大大降低了驾驶员的劳动强度，大大增加了操纵舒适性，从而也就大大提高了作业效率。

　　图11以柳工ZL50G型先导工作液压系统为例，展示了该系统的基本组成情况。

　　➢滑阀式换向阀有手动、机动、 电动、 液动、电液动等，每一种又有各种通 数、位数。但它们的工作原理是一样的：都是靠阀芯相对于阀体移动一定距离 使油路通、断或换向。

　　引言：工程机械液压系统的重要性 机械、电子（计算机） 、液压三者相结合的 “机电液”一体化技术—— 电子是神经 液压是肌肉 机械是骨头

　　装载机工作装置组成及工作原理 工作装置液压系统组成 工作装置液压系统组成元件 工作装置液压系统故障维修

　　了解工作装置液压系统组成及基本工作原理 掌握控制阀系统压力的调试方法 掌握工作装置液压系统故障维修知识

　　软管与接头之间的螺纹连接，以前主要是A型和D型，只有一道密封。去年， 我们在全部产品上率先采用目前国际流行的24°锥O型圈的双密封结构，可有 效地改善结合面渗漏问题。

　　油箱的作用是储油、散热、沉淀杂质、 逸出渗入油液中的空气。30系列装载机 采用的是专利产品虹吸自封式高置油箱， 车辆维修时只要放出吸油钢管中很少的 油液就可以了。结构如图5所示 。

　　此系统是最早采用的全液压转向 系统，主要由转向泵、单稳阀、转向 器、阀块、转向油缸、滤油器、管路 等组成，有的还装有液压油散热器。 如右图所示为LW540F转向系统原理 图。LW321F装载机也采用此系统， 元件的规格、型号不同。

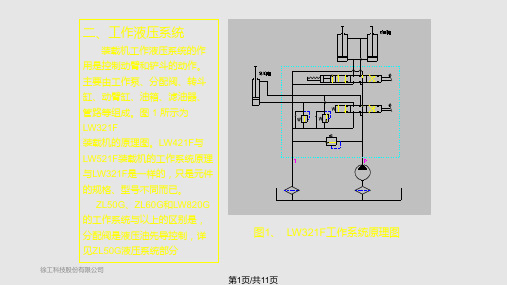

　　装载机工作液压系统的作 用是控制动臂和铲斗的动作。 主要由工作泵、分配阀、转斗 缸、动臂缸、油箱、滤油器、 管路等组成。图 1 所示为 LW321F 装载机的原理图。LW421F与 LW521F装载机的工作系统原理 与LW321F是一样的，只是元件 的规格、型号不同而已。

　　2.装载机工作装置四个基本动作 (1)动作之一——铲装物料工况：动臂下降、铲斗前推插入料堆

　　2.装载机工作装置四个基本动作 (2)动作之二——装载运输工况：动臂抬平、铲斗收平

　　2）工作油泵主要参数 型号：CBG3140型齿轮泵 公称排量：140mL/r 额定转速：2200r/min 额定压力：20MPa 3）工作原理 发动机带动齿轮泵旋转，油液进 入泵吸油腔； 在啮合齿轮副载荷挤压作用下， 形成压力油由出油口排出。

　　(4)动作之四——翻斗卸料工况：动臂举升至最大高处、铲斗前倾卸料 ——卸载高度H:2900mm ——卸载距离S:1000mm ——三项和时间之三： 铲斗前倾时间：≤2s

　　3.工作装置液压系统主要组成 液压泵 多路换向阀 举升油缸、翻斗油缸 液压油箱 滤清器、液压管路及接头等轮式装载机液压原理图说明

　　轮式液压系统由液压泵、单向阀、溢流阀、优先阀、油缸、过滤器等组成二、液压原理图

　　流量通过回路流经操作阀，到达翻转油缸执行翻转操作，然后通过回油路返回油缸。

　　流量通过回路流经操作阀，到达举升油缸执行举升操作，然后通过回油路返回油缸。

　　当通过方向盘执行操作时，对转向器施加机械力，转向器接入，流量通过回路进入转向器，再进入液压马达。

　　另一方面，液体压力通过液压马达转换成旋转运动，推动转向器，达到与方向盘施加的作用为平衡状态，此时转向停止。

　　轮式装载机工作原理简明分析轮式装载机整机主要有动力系统、传动系统、工作装置、工作液压系统、转向液压系统、车架、操作系统、制动系统、电气系统、驾驶室、覆盖件、空调系统等构成。

　　一、动力系统装载机的动力系统由动力源柴油机以及保证柴油机正常运转的附属系统组成，主要包括柴油机、燃油箱、油门操纵总成、冷却系统、燃油管路等。

　　柴油机通过双变驱动传动系统完成正常的行走功能；通过驱动工作液压系统带动工作装置完成铲运、提升、翻斗等工作动作；通过驱动转向液压系统，偏转车架，完成转向动作。

　　二、传动系统传动系统由变矩器、变速箱、传动轴、前、后驱动桥和车轮等组成。

　　通过传动系统自动调节输出的扭矩和转速，装载机就可以根据道路状况和阻力大小自动变更速度和牵力，以适应不断变化的各种工况。

　　挂档后，从起步到该档的最大速度之间可以自动无级变速，起步平稳，加速性能好。

　　遇有坡度或突然的道路障碍，无须换档而能够自动减速增大牵引力并以任意小的速度行驶，越过障碍。

　　当铲削物料时，能以较大的速度切入料堆并随着阻力增大而自动减速提高轮边牵引力以保证切入。

　　转向先导泵先导泵工作泵图1 传动系统简图发动机输出的动力经过液力变矩器传递给变速箱，经过变速箱的变速将特定转速通过传动轴驱动前后桥和车轮转动达到以一定速度行走的功能。

　　摇臂为单摇臂机构，中部与动臂连接，当转斗油缸伸缩时，使摇臂绕其中间支承点转动，并通过拉杆使铲斗上转或下翻。

　　图2 工作装置液压系统的基本组成图3 工作装置液压系统原理图装载机工作液压系统主要由工作泵、分配阀（分配阀由安全阀、转斗滑阀、转斗大腔双作用安全阀、转斗小腔安全阀、动臂滑阀等集成）、转斗油缸、动臂油缸、油箱等组成。

　　工作装置液压系统分为机械操纵和先导操作 先导操纵：工作装置通过先导阀控制液控多路阀进行操作。

　　1 主动齿轮轴 2 旋转轴唇形密封圈（骨架油封） 3 前盖 4轴承 5 轴套 6泵体 7 侧 板 8从动齿轮轴 9 后盖

　　工作可靠，成本低以及对液压油的污染不太敏 感，便于维护和修理等优点，因此广泛地用在 各种液压机械上。但由于齿轮泵的压力还较低， 只能作定量泵使用。流量脉动和压力脉动较大， 噪声高，故使用范围受到一定限制。

　　压力控制阀有安全阀、溢流阀、减压阀、顺序阀。 流量控制阀有节流阀、调速阀、分流阀。 方向控制阀有单向阀、换向阀、截止阀。

　　主要控制流过管路的流量， 通过对流量的控制还可以 对回路的压力产生一定影 响。注意节流会产生损失。
