建筑中强、弱电系统图纸怎么看？想必大部分电气人员都非常清楚了。但是对于部分电气初学者来说就可能一知半解了，甚至 还有 一些电气初学者是一问三不知的。我们都知道强电通常情况下，把电力、照明用的电能称为强电，强电的其特点是电压高、电流大、功耗大、频率低，主要考虑的问题是减小损耗、提高效率；弱电是针对电力、照明用电相对而言的；把传播信号、进行信息交换的电能称为弱电。而强电图就是动力照明的图纸，弱电图就是安防、门禁、对讲停车场、巡更等 系统的图纸。那么建筑中的强、弱电系统常见的图例都有哪些呢？下面就跟着小编一起来看看吧。

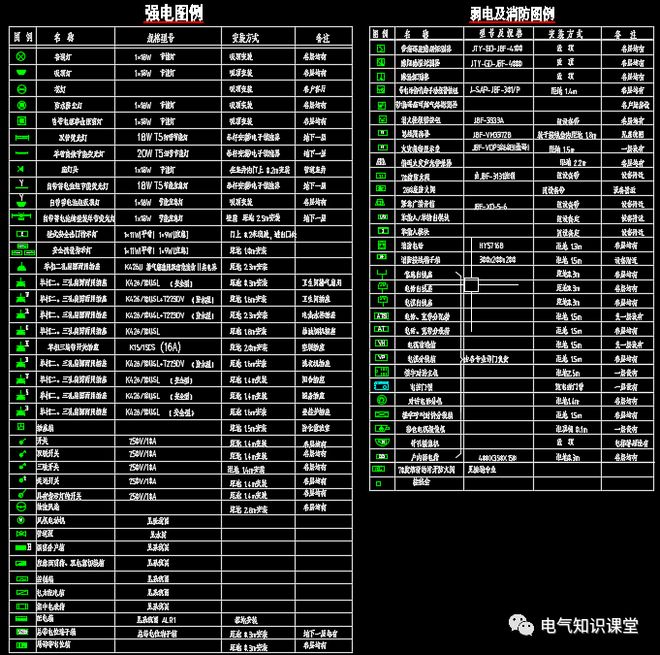

　　建筑电气图纸分强电图纸和弱电图纸，一般在图纸中会分开注示，也有用同一张大表将强电和弱电图例画一起的。

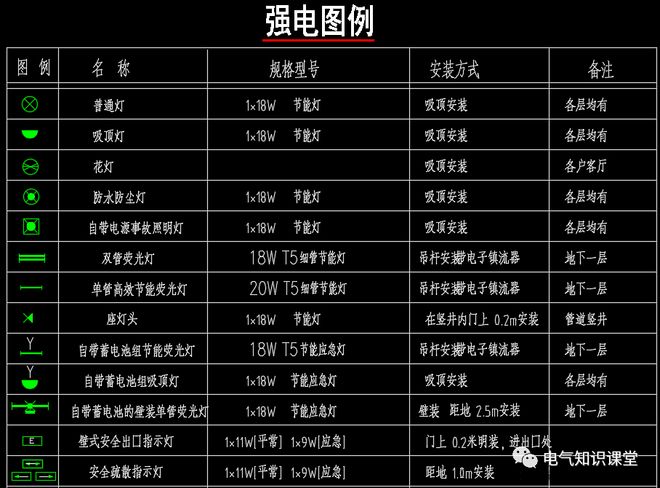

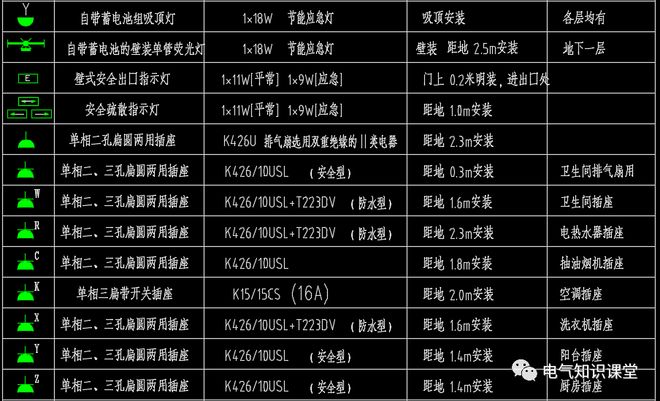

　　先看强电图例，照明灯属强电，有普通灯、吸顶灯、花灯、双管荧光灯，还有一些应急疏散用的照明灯、指示灯等，有些图例表会给出产品的规格型号和安装方式及安装位置。

　　插座也是强电，插座有单相二孔三孔扁圆两用插座，一般空调插座用单相三扁带开关插座，距离地两米安装。

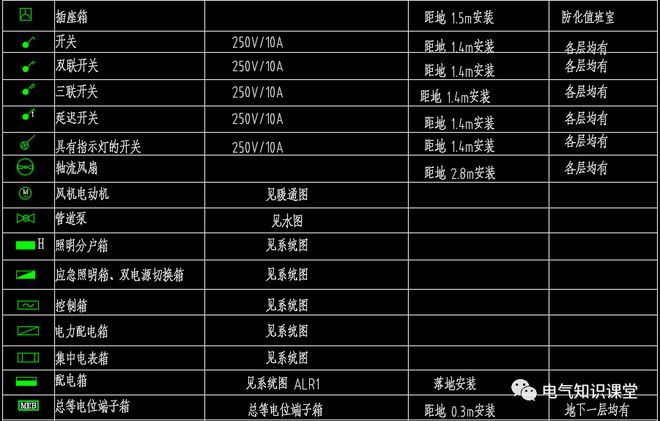

　　控制开关，开关分单联、双联、三联、延迟开关及带指示灯的开关，建筑户型强电图纸随处可见；另有各类配电箱图例，照明配电箱、电力配电箱、双电源切换箱、电表箱等。

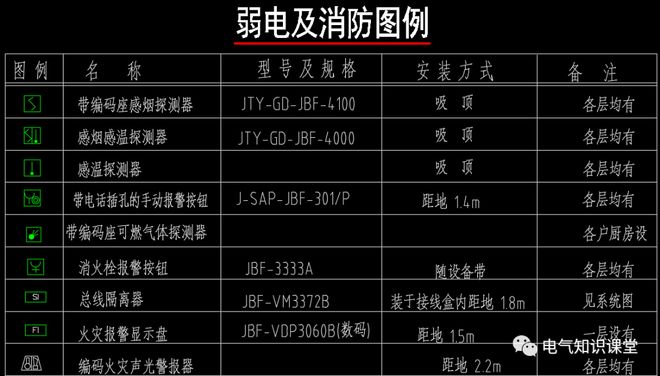

　　弱电系统有很多，如安防、网络、电话、有线电视、消防等等，这个图例给出的是消防专业图纸所用的图例，内有感烟探测器、感烟感温探测器，也叫复合探测器，手动报警按钮、消火栓按钮，总线隔离器、火灾显示盘、声光警报器等，图例比较规范，同时给出了安装方式及位置。图例清晰，使图纸更易读。

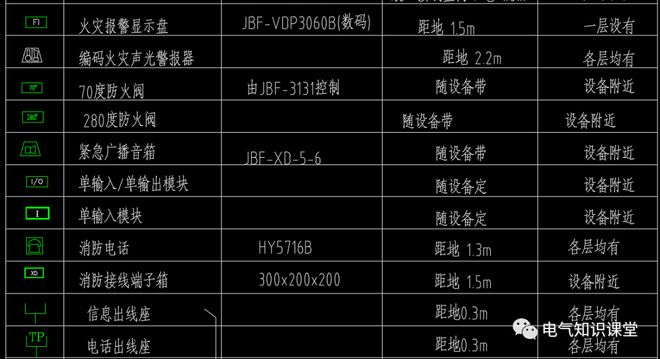

　　本部分除了消防图例外还有电话、有线电视所有图例，同样给出了安装位置及方式。

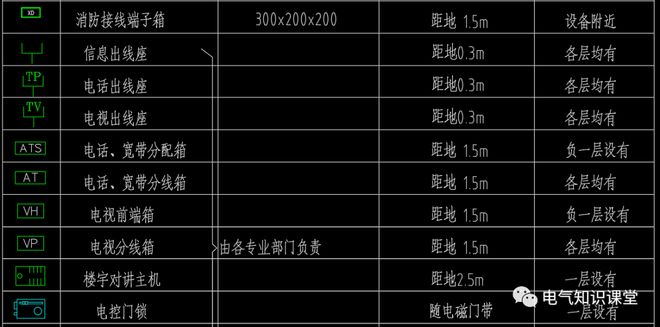

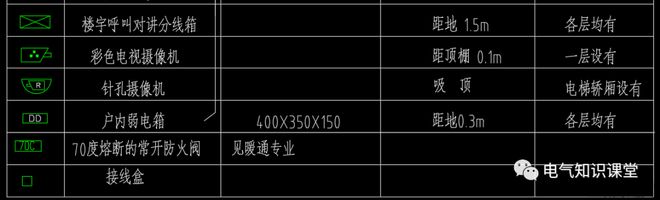

　　以上两图是电话、网络、安防监控和楼宇对讲设备的常见图例，是建筑弱电系统图纸常用的设备图例。

　　若想看懂图纸，除主观上有要专业的领域知识外，客观上图纸的图例清晰与否也是一个重要因素，所以大家不要忽视图纸的图例，看图的时候多多留意，刚看的时候可能记不住，看图纸多了，慢慢就都能识别出来了。
