不管是哪个专业的电气工程师，都得学会看配电系统图，还要弄清楚图里各种符号和字母是什么意思。配电工程涉及的东西实在太多了，所以想把一张配电系统图看明白，可不是件容易事儿，得学好多配电知识，还得认识各种各样的电气符号。接下来，咱们就一起讲讲怎么看懂一张配电系统图！

　　家庭中使用照明、开关、插座要用2.5平方的电线平方的电线平方的电线。L火线、N零线、G地线（插座内部都有这些符号）。

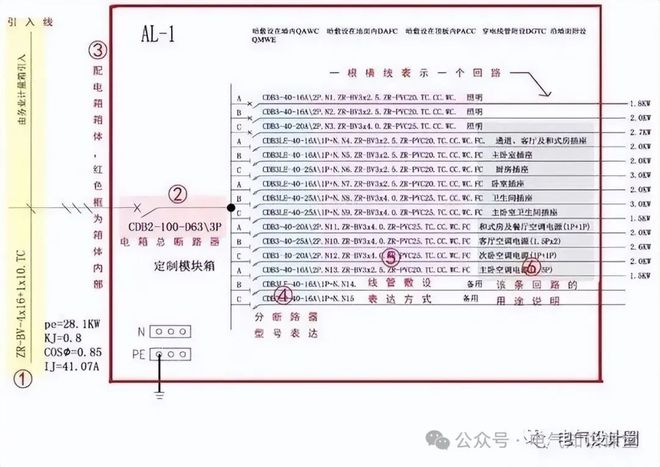

　　配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。电路线埋暗线）线管暗敷的符号表示

　　TC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径 既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

　　干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

　　低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本。

　　浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器。

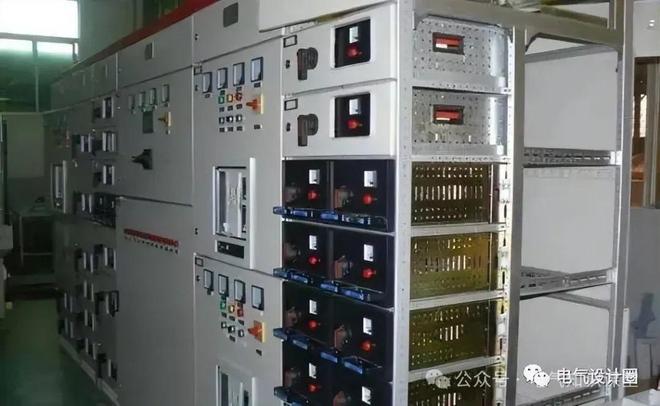

　　MNS系列低压配电柜标准垂直母线A以内的配电负荷能力，超出1000A时（如需要1600A）要采用双垂直母线A，这些参数要查不同系列低压柜的样本。

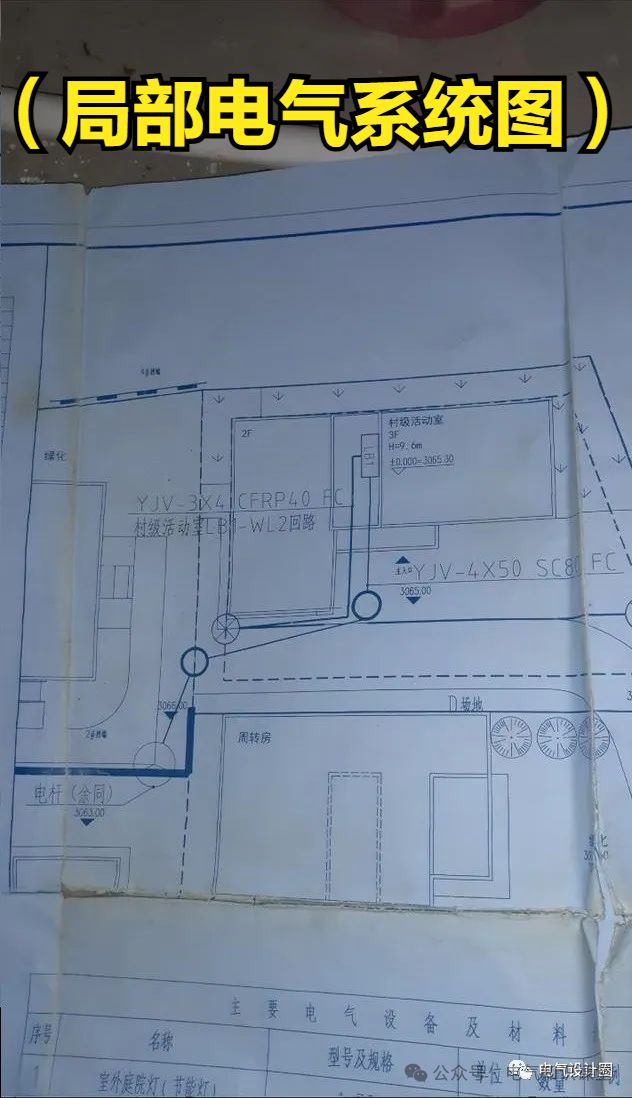

　　村级活动室的总配箱LB1的进线电源，由电线杆下杆线引来，经过两个手井孔(电缆检查井)，穿SC80的焊接钢管埋地进入。

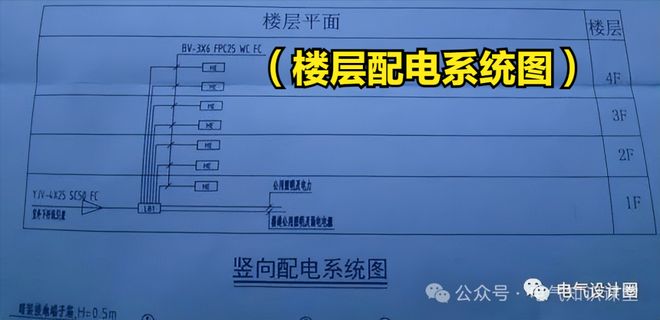

　　楼层配电系统图，让我们知道：这幢4层的建筑总共有8个配电箱，其中1F有个总箱LB1，一个分箱HE，其余每层两个分箱HE。均由1楼总箱单独引线平方铜线。总箱还包括楼道及弱电等公共用电部分。

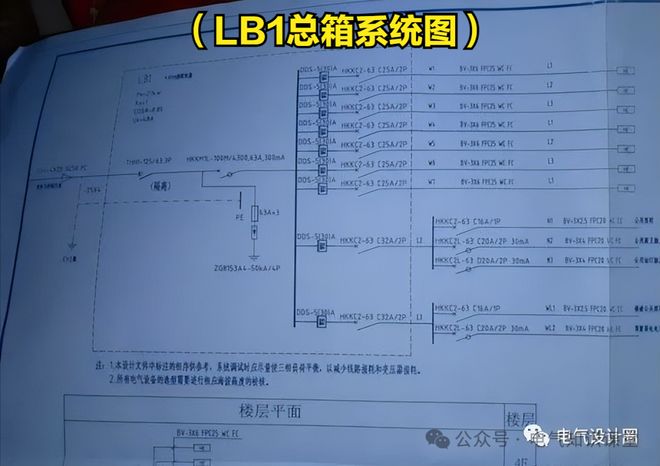

　　上图LB1总箱包括一路进线，九路出线，均通过电表。回路编号为W1~W7、L2、L3。

　　XRM型配电箱，即嵌入型，设计要求为嵌墙暗装。箱体大小设计没说明，实际做出来为:800x1000mm，安装高度为底边距地1.6米。

　　进线 FC表示:进线芯交联聚氯乙烯电缆，穿50焊接钢管，埋地引入。即3根相线根零线，不带接地线，所以我们需另做接地，25ⅹ4的接地扁铁，

　　HKKM1L-100M/4300 ，63A ，300mA，HKK厂家名称，M为塑壳式断路器，1L设计序号，L为带漏保护，100M为塑壳等级，数字4300表示:第一个4表示开关为4极，即三相四线表示脱扣形式为复式，即热脱扣和电磁脱扣。第三个零表示无辅助触头。额定电流为63A，额定漏电电流300mA。
